Protector Ajustable de Sobretensión/Subtensión y Corriente (SYN/ASYNC) – 3P+N 63A
Interruptor-protector para sistemas trifásicos – 220/380 Vca 4P 63A – Bimodal sincrónico / asincrónico. Protección ajustable para sobretensión, tensión baja, sobrecorriente y desbalance.

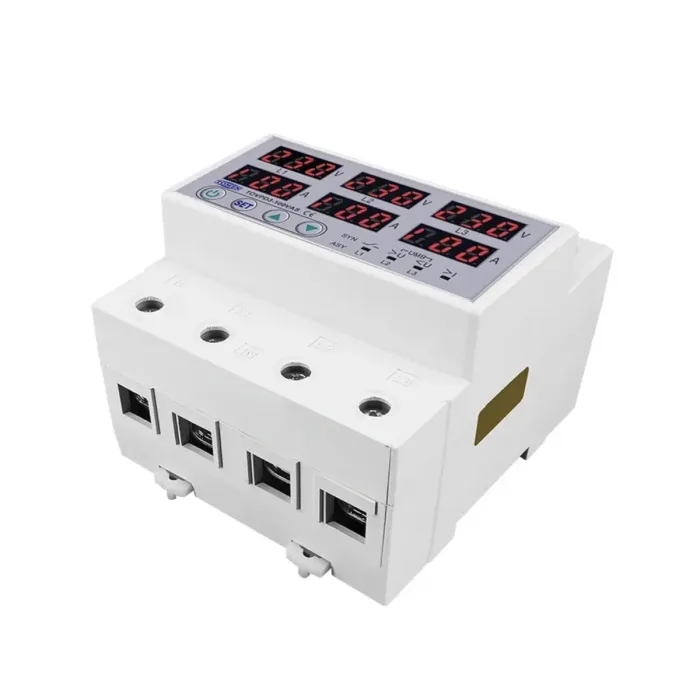

El TOVPD3-63VAS es un protector de tensión y corriente trifásico (3P+N) que supervisa en tiempo real L1-L2-L3 y actúa sobre un relé interno 4P/63 A para cortar y reconectar automáticamente la línea ante sobretensión, subtensión, sobrecorriente, secuencia/fallo de fase y desbalance. Ideal para tableros residenciales, comerciales y de equipos sensibles (bombas, HVAC, CNC, ascensores), en redes 3×230V (220/380, 230/400, 240/415 Vca), 50/60 Hz.
Ofrece dos modos de trabajo: SYN (sincrónico) que abre o cierra las tres fases al mismo tiempo ; ASY (asincrónico) que permite que cada fase trabaje independiente, sin interrumpir la energía en el resto de fases mientras corta la fase que presenta el problema.

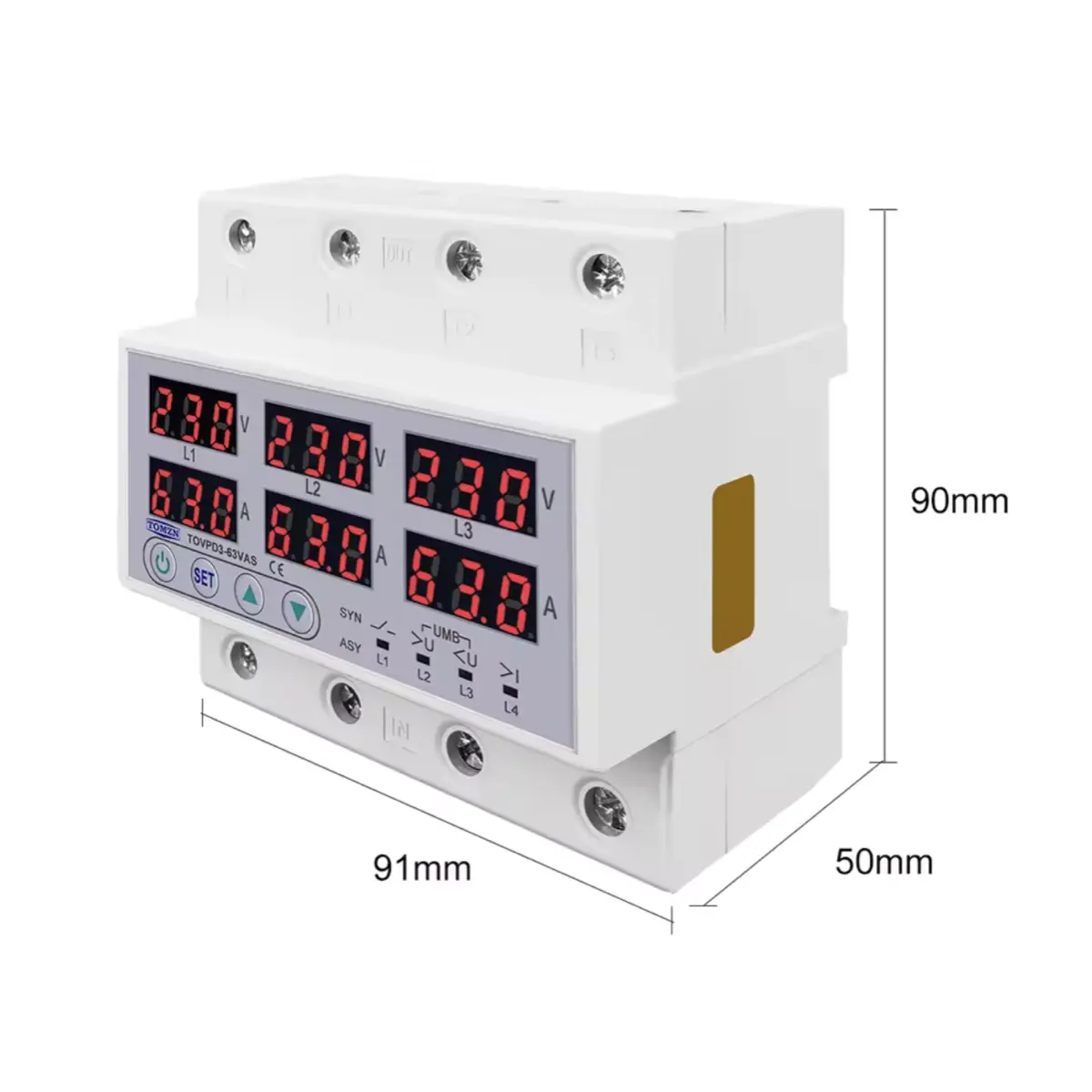

Los umbrales y tiempos son ajustables desde el panel (acción y recuperación), con retardo de reconexión para evitar reenganches intempestivos. El display LED muestra V/A por fase y permite calibración manual de tensión/corriente, asegurando lecturas precisas y una protección fina de la instalación.
Cumple prácticas de seguridad para protección de baja tensión y está fabricado en material ignífuga con diseño para riel DIN. Una solución confiable para alargar la vida de sus equipos y evitar paradas por eventos eléctricos.
$50.100 c/IVA
Hay stock
VENTAJAS
- Protección 6-en-1: sobre/subtensión, sobrecorriente, desbalance, secuencia y pérdida de fase.
- Doble modo (SYN/ASY): maniobra conjunta o independiente por fase.
- Umbrales y tiempos ajustables (acción/recuperación) + retardo de reconexión.
- Medición en tiempo real por fase y calibración de V/A (±9,5%).
- Relé magnético 4P/63 A para corte fiable bajo impacto de corriente.
- Instalación en rieles DIN, uso intuitivo con teclas y señalización clara.
| Modelo | TOMZN TOVPD3-63VAS |
| Polos / salida | 4P (3F+N), con relé interno de 63 A |
| Tensión y frecuencia nominal | Sistema armado de 3×230V (220/380 o 230/400 o 240/415 Vca) 50/60 Hz |
| Corriente nominal | 0 ~ 63 A |
| Modo de trabajo | SYN : Sincrónico (tres fases simultáneas) ASY : Asincrónico (fases independientes) |
| Parámetros de protección configurables | |
| Sobretensión (U1) | Ajustable : 230 ~ 300 Vca por fase (predeterminado : 270 Vca por fase) |
| Recuperación tras sobretensión (U2) | Ajustable : 220 ~ 295 V (predeterminado : 265 V) |
| Retardo para recuperación tras sobretensión (U3) | Ajustable : 1 ~ 500 segundos (predeterminado : 30 segundos) |
| Tiempo de acción para corte ante sobretensión (U4) | Ajustable : 0.1 ~ 30 s (predeterminado : 1.0 segundo) |
| Subtensión (U5) | Ajustable : 140 ~ 210 V (predeterminado :170 V) |
| Recuperación tras subtensión (U6) | Ajustable : 145 ~ 215 V (predeterminado :175 V) |
| Retardo para recuperación tras subtensión (U7) | Ajustable : 1 ~ 500 segundos (predeterminado : 30 segundos) |
| Tiempo de acción para corte ante subtensión (U8) | Ajustable : 0.1 ~ 30 s (predeterminado : 1.0 segundo) |
| Calibración tensión (U9) | Ajustable : −9.5% ~ +9.5% |
| Desbalance 3F (U10) | Ajustable : 20 ~99 V (disparo si |ΔV| ≥ valor) |
| Recuperación tras desbalance (U11) | Ajustable : 15 ~ 94 V |
| Secuencia de fase (U12) | ON/OFF |
| Sobrecorriente (C1) | Ajustable : 1 ~ 63 A / OFF (predeterminado : 30 A) |
| Retardo para recuperación tras sobrecorriente (C2) | Ajustable : 1–500 s (predeterminado : 1 s) |
| Tiempo de acción para corte ante sobrecorriente (C3) | Ajustable : 0.1 ~ 30 segundos (predeterminado :1.0 segundo) |
| Calibración corriente (C4) | Ajustable : −9.5% ~ +9.5% |
| Duración en que permite cortes repetidos (C5) | 1 ~ 20 segundos / OFF Al exceder , se requiere reset manual. |
| Retardo al energizar (P1) | Ajustable : 1~ 500 segundos (predeterminado :10 segundos) |
| Pérdida de fase | No ajustable (Siempre activado) |

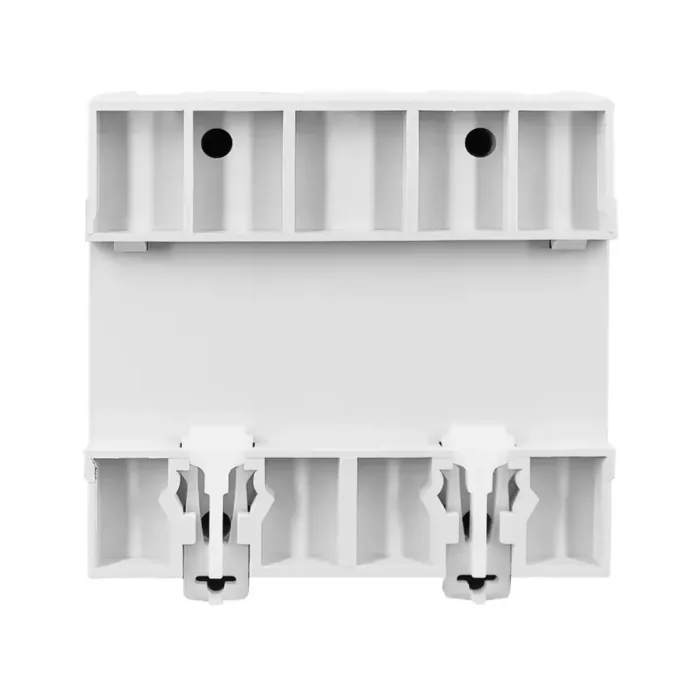

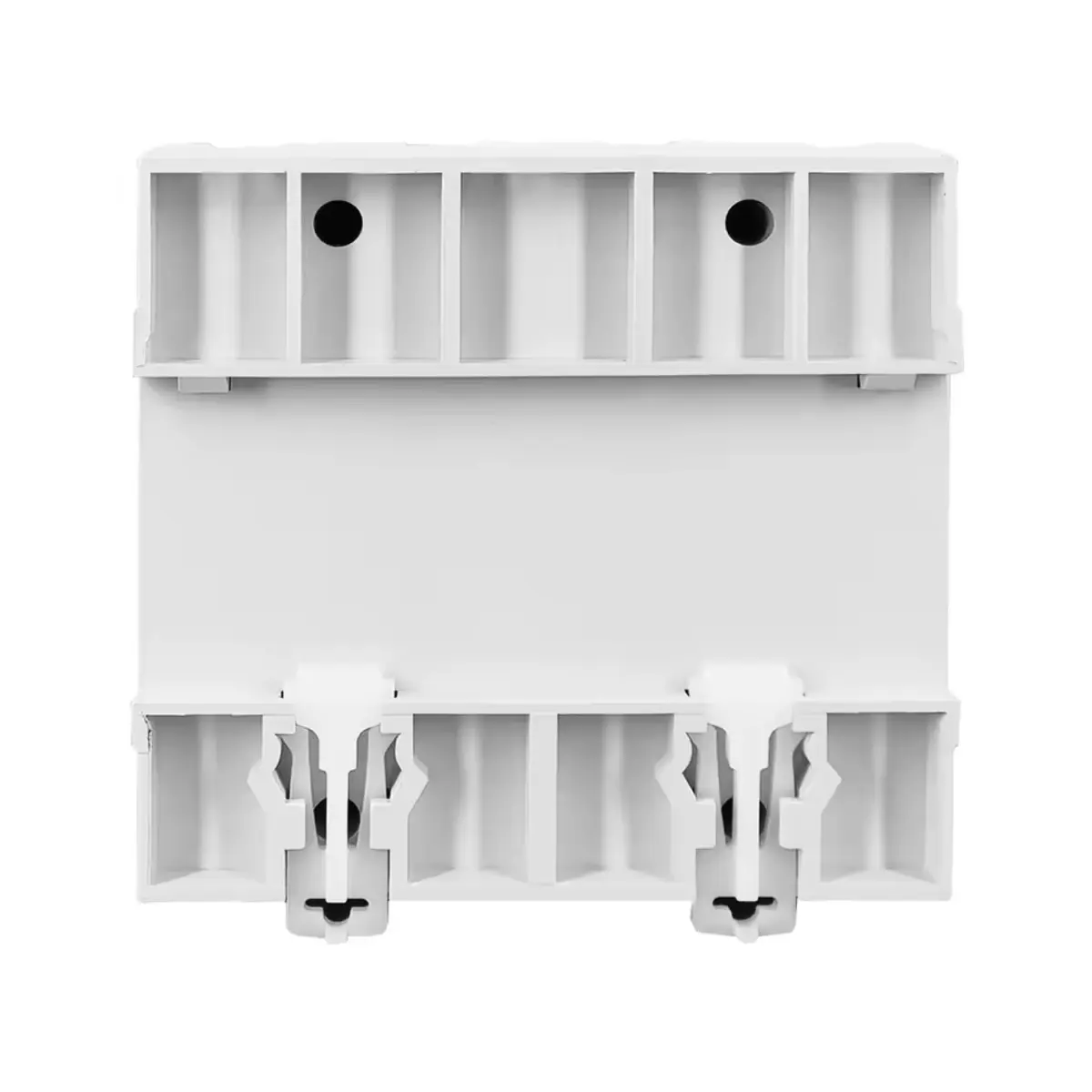

| Montaje / carcasa | Riel DIN 35 mm |
